Unterbrechungsfreie Stromversorgung
Im Rahmen des Elektrotechnischen Projektpraktikums im Sommersemester 2022 wurde eine unterbrechungsfreie Stromversorgung entworfen
und gebaut, die unsere Funkstation auch bei Ausfall des öffentlichen Stromnetzes ohne Unterbrechung mit 12V versorgt, bis das Stromnetz wieder
verfügbar ist oder ein geeigneter Generator in Betrieb genommen werden kann. Dieses Projekt war für uns besonders wichtig,
da wir die Station DL0TUH im Hinblick auf Not- und Katastrophenfunk entworfen haben und entsprechend bei flächendeckenden Stromausfällen
die Möglichkeit haben wollten, unseren Funkbetrieb zur Unterstützung der Rettungsdienste langfristig aufrecht zu erhalten.
Entsprechend haben wir im Vorfeld eine Liste an Anforderungen erstellt, die eingehalten werden mussten:
- Mehrere Stunden Überbrückungsdauer bei normaler Last
- Lademöglichkeit aus 230V Stromnetz, 230V Generator oder 12V Quelle (z.B. Solarzellen, Fahrrad-Generator, etc.)
- 30A maximaler dauerhafter Ausgangsstrom bei 12V
- Geschalteter 230V-Ausgang für Verbraucher, die nicht aus 12V gespeist werden können
- Hot-Swap-Möglichkeit für Akkus
- Vollständige Freischaltung aller Lasten mit einem Handgriff
- Sicherer Einsatz in einem gewöhnlichen Büroraum

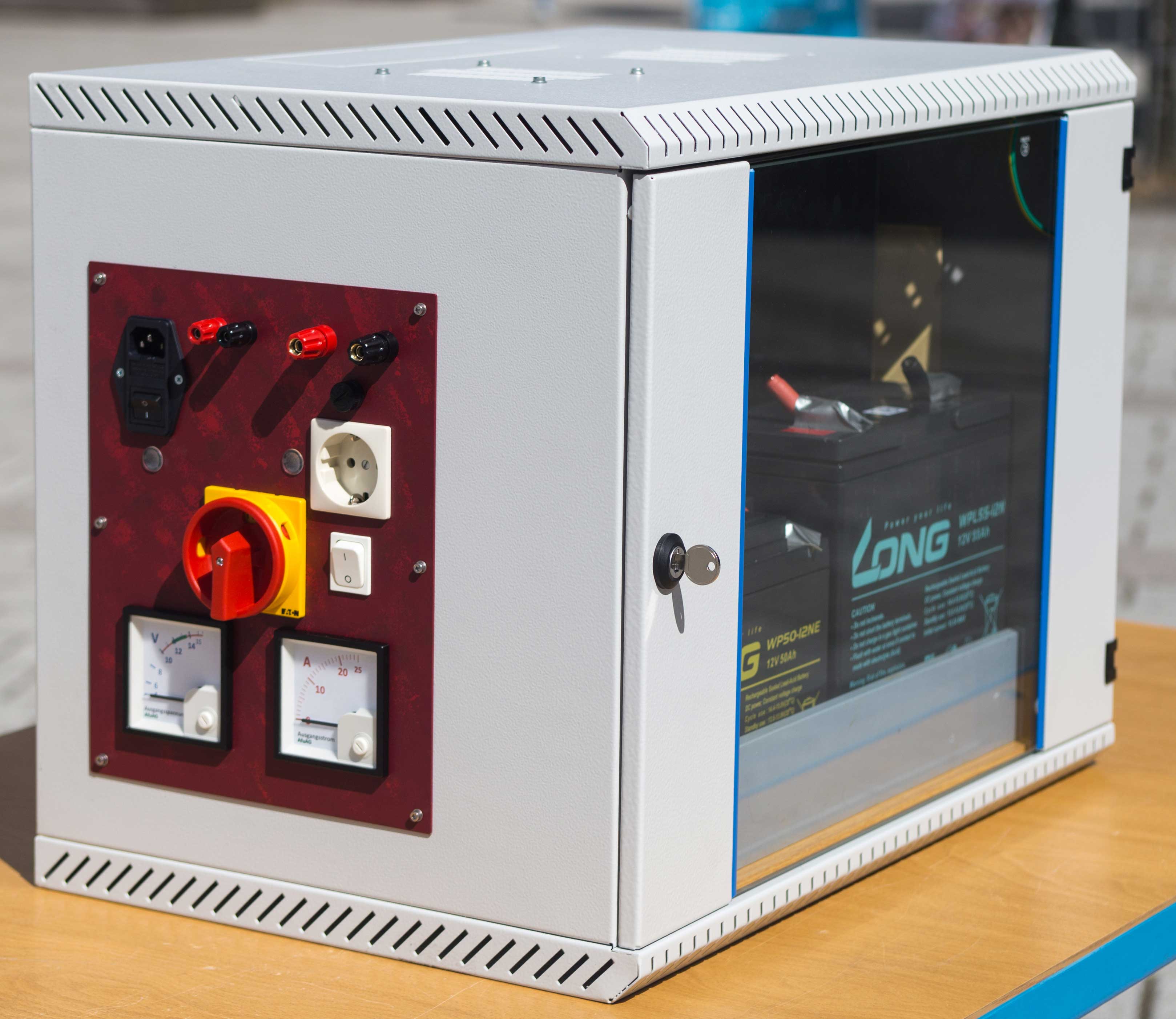

Das Ergebnis nach ca. 10 Wochen Arbeit ist auf dieser Seite zu sehen. Das ehemalige 19-Zoll-Rack für Netzwerk-Geräte wurde komplett entkernt und mit einem neuen Innenleben versehen. Insgesamt wurden vier Blei-Gel-Akkus mit zusammen 210 Ah Kapazität verbaut, aufgeteilt auf zwei getrennte Gruppen. Aus diesen Akkus wird einerseits der 12V-Ausgang über den großen Hauptschalter, andererseits ein 230V Wechselrichter mit ca. 300W Ausgangsleistung gespeist. Die Ausgangsspannung und der Laststrom sind über zwei große Drehspulen-Messwerke ablesbar. Zum Aufladen sind zwei Schaltnetzteile mit 14V und 15A verbaut, die über eine CC-CV-Kennlinie verfügen und über Schottky-Dioden die Akkus laden. Alternativ dazu gibt es einen 12V-Ladeeingang, der ebenfalls über Dioden mit den Akkus verbunden ist.
